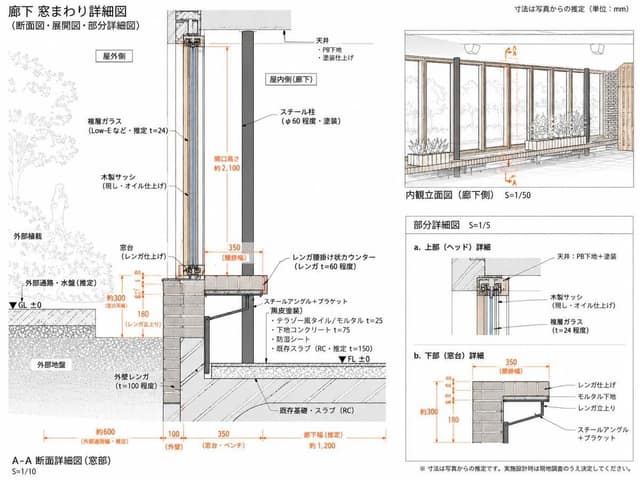

信息图 / 教育视觉图 - 日式走廊窗户详图图纸
基于参考图生成简洁的日式建筑详图，重点展示推导出的走廊窗户剖面、立面及局部构造细节。
提示词
以 REFERENCE_0 作为建筑参考源，将其重组为一张更简洁、更聚焦的日式走廊窗户构造技术图纸。保持原有的主题和手绘建筑插图风格，但简化页面布局，并将构造细节重绘为推导出的测量详图，而非宽泛的说明性项目。
目标：创建一张详细图纸，标题为 {argument name="main title" default="廊下 窓まわり詳細図"}，副标题为 {argument name="subtitle" default="(断面図・展開図・部分詳細図)"}。将所有尺寸视为基于参考图/照片的估算值，并注明单位为 {argument name="unit note" default="mm"}。
布局：使用精确的 4 个绘图区域：左侧为 1 个大型 A-A 剖面详图，右上角为 1 个室内立面图，右下角为 2 个小型局部构造图。以左侧剖面为视觉中心，并在其顶部包含一个小型的索引平面图/剖面标记。
左侧主剖面：以 S=1/10 的比例重绘走廊窗户剖面，要求构造层次清晰，并使用橙色尺寸线。左侧显示室外绿植和室外地面，中间为高木窗框/玻璃开口，右侧为室内走廊侧。标注内容包括：室外侧、室内侧、天花板、钢柱、木窗框、双层玻璃、砖窗台/窗基、砖砌外墙、角钢/托架、楼板构造、现有钢筋混凝土板/基础、GL ±0 和 FL ±0。强调估算尺寸，包括开口高度约 2100、窗基约 300、砖砌高度 180、砖台宽度 350、室外通道约 600、墙体 100、窗台/长凳 350 以及走廊宽度约 1200。
右上角图纸：创建室内立面图，标注为 {argument name="elevation label" default="内観立面図（廊下側） S=1/50"}。展示走廊侧的窗墙，包含重复的垂直木框、玻璃窗格、砖砌/长凳基座、钢柱、透过玻璃可见的室外绿植，以及橙色的 A-A 剖面标记。
右下角细节：添加 2 个标注为 a 和 b 的局部构造图：a. 上部/窗楣细节，展示天花板、石膏板基层/涂料饰面、木窗框和双层玻璃；b. 下部/窗台细节，展示砖饰面、砂浆基层、砖支撑以及角钢加托架，并标注橙色尺寸 350、约 300 和 180。
风格与约束：保持参考图简洁的日式建筑表现风格：细黑色线条、浅灰色填充、柔和的木材和砖块色调、橙色尺寸标注、白色背景、精确的引出线，以及专业的测量图外观。在指定位置使用日文技术标签，但避免过于拥挤。在底部添加注意事项 {argument name="caution note" default="※寸法は写真からの推定です。実施設計時は現地調査のうえ決定してください。"}。不要添加无关的照片、室内人物、装饰性图标或额外的绘图面板。
常见问题
日式走廊窗户详图图纸适合什么模型？
这条提示词主要面向 GPT Image 2，也可按效果迁移到同类图像模型。完整提示词可在 craftprompt.vip 复制。
使用「日式走廊窗户详图图纸」需要参考图吗？
需要。请先准备风格或主体参考图，再粘贴提示词生成，效果更稳定。
如何用「日式走廊窗户详图图纸」生成信息图？
复制提示词 → 选择合适模型并上传参考图 → 在 craftprompt 生图工作台生成。
